Новая технология создания светодиодных неоновых вывесок


Технология изготовления

Толщина материала 10-12 мм. Прямой фрезой выбирается паз для установки светодиодной ленты на глубину 6-8 мм, далее осуществляется проход фигурной фрезой на глубину 4-5 мм. С обратной стороны фрезеруются пазы и отверстия под коммутацию.

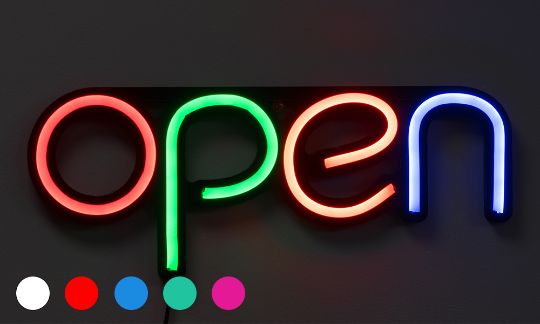

Силиконовый светорассеиватель

Силиконовый рассеиватель поставляется в катушках по 10 метров, шириной 8 и 12 мм в картонной упаковке в пяти различных цветах. Силикон очень просто режется.

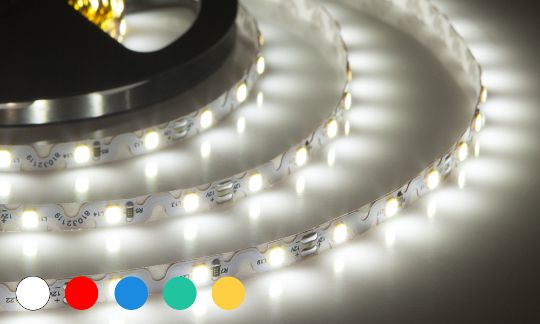

Светодиодная лента ZIGZAG

В качестве подсветки используется светодиодная лента серии ELF ZigZag, которая может гнуться под любым углом. Благодаря высокой плотности диодов (96 шт./метр) обеспечивается яркое и равномерное свечение, как у настоящего неона.

Двухслойная вывеска

В первом слое, толщиной 5-6 мм, фрезеруем паз для установки светодиодной ленты и каналы для скрытой коммутации проводов. Глубина фрезерования 3-4 мм, диаметр фрезы 8 мм, фреза прямая. Во втором слое, толщиной 5-6 мм, фигурной фрезой фрезеруется сквозной паз для установки светорассеивающего силиконового шнура. Монтируем светодиодную ленту в первом слое, выполняем коммутацию, используя коммутационные каналы. Проверяем подсветку. Если все корректно, то склеиваем оба слоя друг с другом. Нарезаем и устанавливаем силиконовый светорассеватель. Вывеска готова. Все получается чисто и аккуратно. Провода, крепеж и разъемы устанавливаются внутри, между слоями.

1 шаг

Фрезеровка паза прямой фрезой в нижнем слое

2 шаг

Установка светодиодной ленты

3 шаг

Фрезеровка паза фигурной фрезой в верхнем слое

4 шаг

Соединение двух слоев

5 шаг

Установка силиконового шнура

Однослойная вывеская

Необходимо взять материал толщиной 10-12 мм. Это может быть ПВХ, акрил, дерево и т.д. Прямой фрезой выбираем паз шириной 8 мм и глубиной 6-8 мм под установку светодиодной ленты. Далее делаем проход фигурной фрезой на глубину 4-5 мм. Фреза за один проход формирует специальный профиль стенки с выступами для монтажа силиконового рассеивателя. Далее сверлим отверстия для вывода проводов коммутации на обратную сторону.

1 шаг

Фрезеровка паза прямой фрезой

2 шаг

Фрезеровка паза фигурной фрезой

4 шаг

Установка светодиодной ленты

5 шаг

Установка силиконового шнура

Приобретайте все необходимые компоненты для производства неоновых вывесок по технологии NEON2
